圣家族教堂：石頭重啟結構材料
abbs
|
在《石器時代2.0》的采訪中，在圣家族教堂項目（Sagrada Familia,）工作的奧雅納（Arup）工程師特里斯特拉姆-卡弗雷(Tristram Carfrae)認為，利用石頭作為結構材料可以使建筑更容易建造和居住。
工程公司奧雅納的副主任特里斯特拉姆-卡弗雷認為，石材在建筑中的潛力遠遠超出了現代設計中通常被簡化為的東西——一種華麗的表面材料。
特里斯特拉姆-卡弗雷說：“石頭已經成為一種豪華的覆層材料，無論是用作雨幕還是地板瓷磚�！�
圖1、工程師特里斯特拉姆-卡弗雷（Tristram Carfrae）是結構石的支持者。
他解釋說：“我們需要將石頭從奢侈材料重新定位為實用材料，而實用材料恰好也很漂亮。我們必須開始展示石頭的潛力。”
石材“豐富、天然、低碳、美觀”
特里斯特拉姆-卡弗雷作為“石器時代2.0” 系列的一部分接受了采訪，該系列探討了這種材料作為鋼鐵和混凝土的耐用、低碳替代品的潛力。對他來說，在建筑中重新引入石頭有很多好處，最明顯的是它作為天然材料的品質。
特里斯特拉姆-卡弗雷說：“結構石的主要好處是它是一種豐富、天然、低碳和美麗的材料，”
特里斯特拉姆-卡弗雷說：“它還可以改變建筑過程，形成一種結合天然材料、傳統工藝和數字驅動制造的結構，提供一種人們可以更好地與之聯系的建筑，提供更大的快樂和幸福感�！�
建筑師安東尼-高迪設計的圣家族教堂在137年后獲得建筑許可。

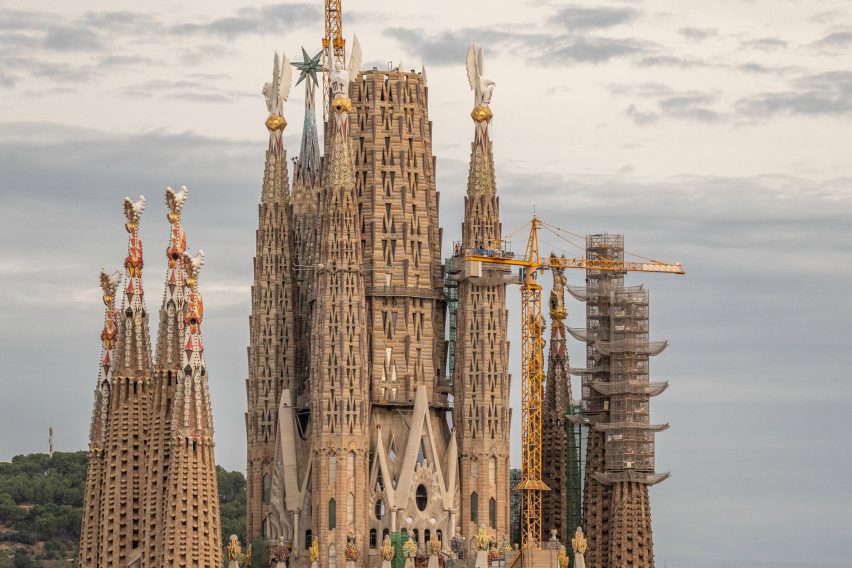

圖2、特里斯特拉姆-卡弗雷目前正在巴塞羅那圣家族教堂進行工程設計。
特里斯特拉姆-卡弗雷在圣家族教堂親自展示了這一信念，他在奧雅納的團隊一直在幫助設計由建筑師安東尼-高迪（Antoni Gaudi）構思的世界著名項目。
他的團隊?wèi)?yīng)圣家族教堂基金會的邀請，幫助加快建造速度，減輕其眾多巨大元素之一——圣母瑪利亞塔的重量，同時“忠實于高迪的愿景”。
他解釋說：“當然，這個教堂主要是以紀念性磚石的形式用石頭建造的，與所有大型教堂和大教堂的建造方式大致相同�！�
他說：“但基金會熱衷于加快施工速度，需要減輕其中一座主要塔樓瑪麗塔(Mary Tower)的重量，瑪麗塔由高迪被任命之前，由弗朗切斯科-維拉爾（Francesco Villar）設計的一座小得多的教堂建造的地下室支撐�！�
石頭建筑不再是“討厭的東西”
為了實現這一目標，奧雅納利用現代建筑技術開發了一種基于預制石板的建筑系統。
工程師特里斯特拉姆-卡弗雷解釋說：“我們與圣家族教堂建筑師和建筑商以及2BMFG工作室工程師一起，共同設計了一個使用預制、后張石材面板的概念，這些面板可以在場外大規模生產，然后在現場快速組裝�！�
通過使用這些加固的石板而不是傳統的砌塊，每個組件的厚度從大約1200毫米減少到300毫米，確保塔樓“在原始地下室基礎的承重能力范圍內”。

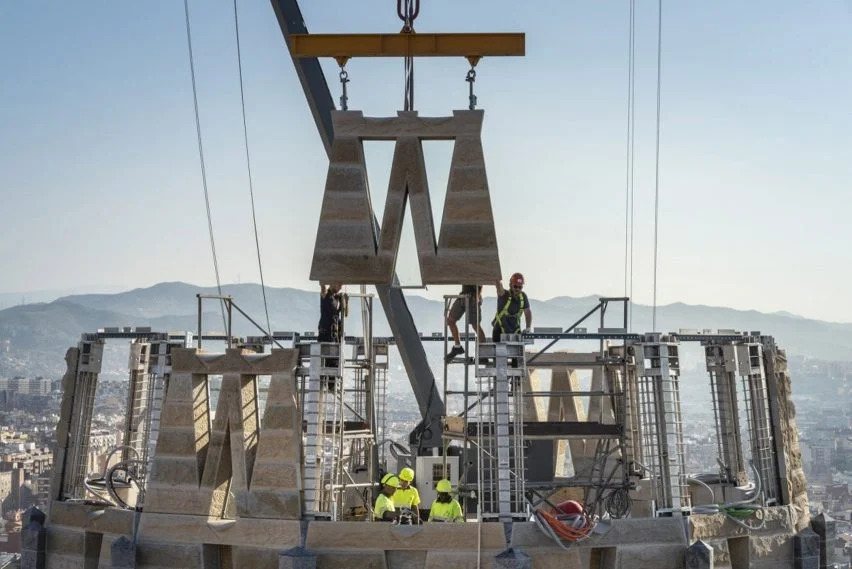

圖3、奧雅納為圣家堂開發了一種基于預制石板的建筑系統
工程師特里斯特拉姆-卡弗雷說：“這種制造和組裝過程也提高了施工速度，同時在大部分時間里將主塔式起重機騰出來執行其他任務�！�
特里斯特拉姆-卡弗雷說：“瑪麗塔的建造非常成功，隨后所有主要塔樓都采用了這一工藝，六座塔樓中有五座已經完工。”
工程師特里斯特拉姆-卡弗雷表示，通過使用數字建筑信息建模（BIM）模型，以這種方式使用結構石的過程得到了增強，這是“圣家族教堂設計團隊20多年前開創的”。
BIM模型使建造團隊能夠使用計算機控制的金剛石帶鋸切割石頭，只將表面處理留給工匠，加快了施工速度。
特里斯特拉姆-卡弗雷說：“幾個世紀以來，每塊石頭的暴露面仍然是由充滿愛心的工匠手工完成的，以創造一種喚起愉悅和增進幸福的美學。”
特里斯特拉姆-卡弗雷說：“因此，建筑從骯臟、嘈雜、勞動密集型的社區滋擾轉變?yōu)閼騽”硌荨贁?shù)人悄悄、安全地將巨大的精確制造的組件吊裝到位�！�
“我們需要更多的原型”
根據特里斯特拉姆-卡弗雷的說法，圣家族教堂開創的石材建筑的進步展示了如何將石材有效地重新引入現代建筑。
特別是，他希望這將引起人們對如何通過后張拉等措施，利用和提高石材天然抗壓強度的關注。
特里斯特拉姆-卡弗雷說：“如果我們能正確使用（石頭的）抗壓強度，這通常大于混凝土，同時設計替代的張力路徑，例如使用后張拉，那么我們就可以將其用作結構材料�！�
他說： “除了降低通常的鋼和混凝土結構的碳強度外，使用后張石材面板的建筑可能更快、更便宜、更輕、更耐用。\"

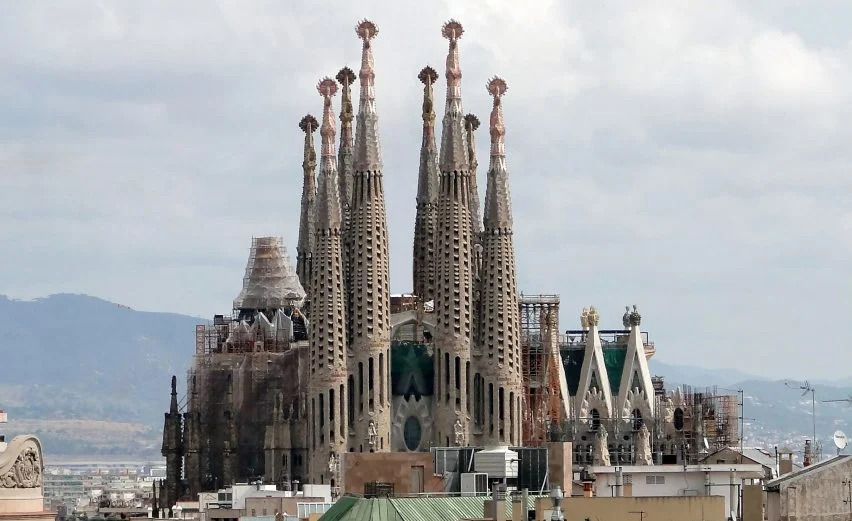

圖3、特里斯特拉姆-卡弗雷的團隊幫助加快了施工速度，減輕了結構的重量
特里斯特拉姆-卡弗雷多年來一直是石材建筑的開拓者，他最早對這種材料的探索是在1992年塞維利亞世博會的未來展館，為此他與奧雅納的彼得-里斯（Peter Rice）和MBM Arquitectes工作室的戴維-馬卡（David Mackay）合作。
最近，他在悉尼植物園創作了西蘭著名雕塑家克里斯-布思（Chris Booth）的Wurrunguri雕塑。
然而，盡管這樣的項目是令人印象深刻的工程壯舉，但他認為，需要更多普通的結構石來鼓勵其在行業中的應用。
特里斯特拉姆-卡弗雷說：“有一些令人震驚的例子，比如菲利普-布洛克（Philip Block）在威尼斯雙年展上的犰狳拱頂（Armadillo Vault），以及圣家族教堂的作品，但我們需要更多在普通環境中使用石頭的原型和例子，”
他說：“這個行業不會在一夜之間，甚至十年內發生轉變，但我們?nèi)匀豢梢蚤_(kāi)始�！�
除了缺乏例子外，特里斯特拉姆-卡弗雷還表示，其采用的一個障礙是“關于可持續石材到底有多可持續的持續爭論”。然而，他認為可以負責任地使用它。

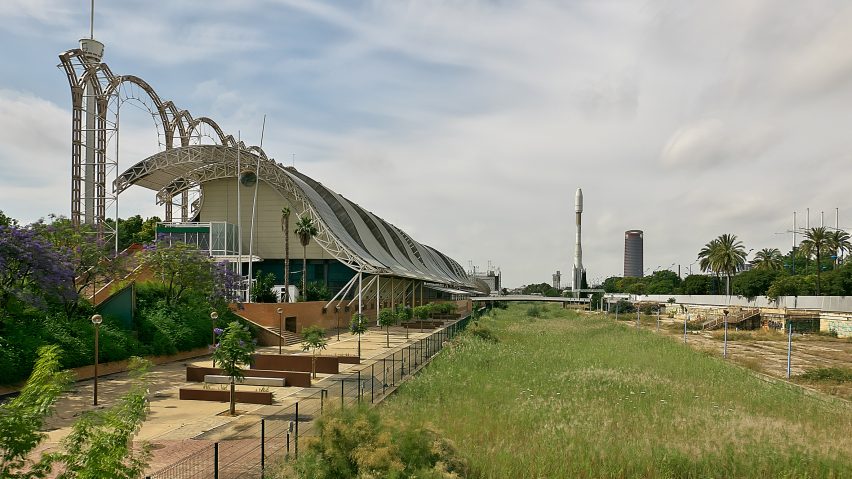

圖4、1992年，特里斯特拉姆-卡弗雷在塞維利亞世博會的未來展館工作時首次探索了建筑中的石頭。
他解釋說：“畢竟，它不是一種可再生資源，但它非常豐富�！�
特里斯特拉姆-卡弗雷繼續說道：“從地下開采的天然材料的數量與混凝土的數量大致相同，但沒有將這種材料轉化為有用的結構產品的能源密集型過程�！�
他說：“所有石材的開采、成型和組裝都可以通過可再生能源驅動的電機完成。”
石材應“與其他材料一起考慮”
他補充說，通過使用后張拉等技術來減少結構石材部件所需的重量，正如圣家族教堂所證明的那樣，我們將“使用比歷史上少得多的石材”。
以這種方式使用石頭作為混合結構的一部分也反映了他所設想的材料重新進入建筑師和建筑商工具箱的最合適方式。
事實上，他希望混合結構也能成為現代建筑未來的首選建造方法。
他解釋說：“我認為石頭、木材和其他形式的磚石建筑應該重新進入結構詞典，并與其他材料一起考慮。”
他繼續說道：“材料的選擇應該根據具體情況和預期結果逐項進行。”。
他說：“但要記住，石頭，尤其是使用電氣設備開采和制造的石頭，碳含量很低，而且非常漂亮。”
這一概念與建筑師奧羅雷-鮑利爾（Aurore Baulier）的觀點相呼應，奧羅雷-鮑利爾是另一位結構石的支持者，他曾就其石器時代2.0系列與Dezeen進行過交談。
奧羅雷-鮑利爾說：“僅僅因?yàn)槟憧梢栽谑^上做一堵堅固的墻，并不意味著你應該這樣做。更好的組合是開始實際使用木材和石頭的混合結構�！�
工程師史蒂夫-韋布（Steve Webb）表示贊同。在為石器時代2.0撰寫的一篇評論文章中，他說“使用石頭是有道理的，但它不是靈丹妙藥”。
圖5、石器時代2.0插圖
本文是Dezeen石器時代2.0系列的一部分，該系列探討了石頭作為一種可行的、低碳的現代結構材料的潛力。
